齿轮分析仪

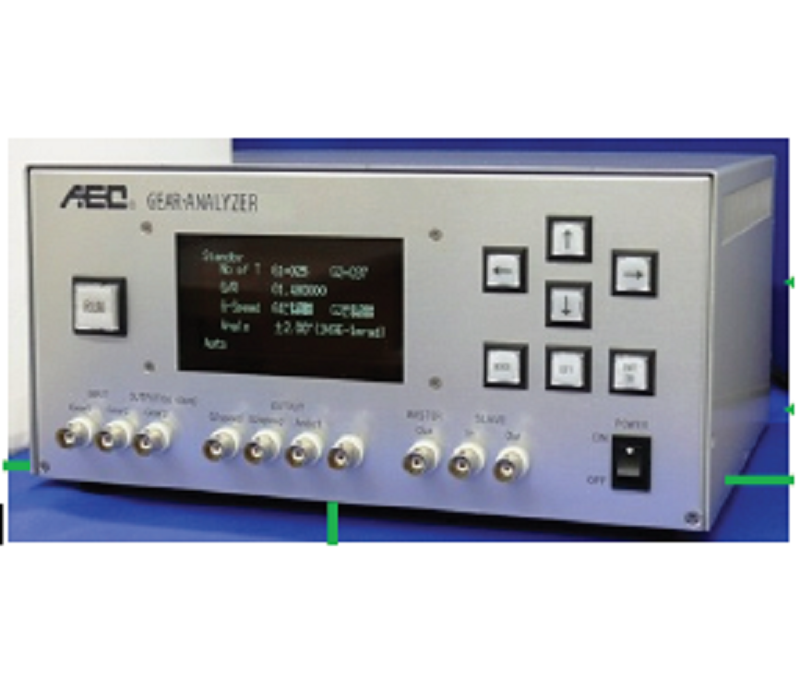

齿轮分析仪GEAR-ANALYZER

检测旋转体齿轮的晃动，实时捕捉齿隙波动和齿轮错位的行为！！

产品介绍

    AEC齿轮分析仪通过电涡流位移传感器，检测齿轮运转状态，实时输出瞬时转速波形，它充分利用电涡流位移传感器的特性，即使在转速剧烈波动的环境中，也能精确测量齿轮的旋转行为，通常可以检测齿轮旋转角度的分辨率大约为0.02°。

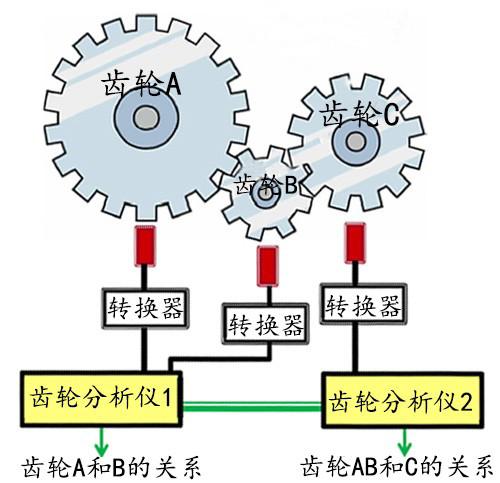

    它在内部电路中计算齿轮A和齿轮B的转速，将转速以电压信号输出。输出电压显示齿轮B相对于齿轮A的角度，因此，它能通过电压值显示齿轮的状态和行为，也可以由此判断被测齿轮相关轴的扭转状态。还可以通过连接多个齿轮分析仪，掌握三个以上齿轮的相对关系。它有三个特点：

    1、测量齿轮转速的瞬时波动，它可以检测旋转体转速的急剧瞬时波动。

    2、检测齿隙等瞬时行为，它可以识别两个齿轮啮合的行为差异，也就是瞬时角度差，这对分析齿轮的齿隙行为很有效。

    3、它可以连续输出，能实时输出转速瞬时波动行为的差异，以及齿轮旋转变化等运转中的数据，有利于实时监控生产线和测试现场的状况。

主要参数

    采样频率：40MHz

    输入频率：DC-30kHz

    角度分辨率：约为0.05′（分辨率取决于齿数和转速）

    通道数量：2个

    输入电压：±10V（0.4VP-P ～10VP-P）

    响应频率：5Hz至1KHz

    输入接口：BNC

    参数设定：通过旋钮设定参数

    设置项目有：

            G1：齿轮1齿牙数量（1-999） G2：齿轮2齿牙数量（1-999）

            MAX：齿轮1最快旋转速度：100-9999 rpm（信号输出5V） MIN：最小齿轮1旋转速度：0000-9999 rpm（信号输出：1V）

            TP：分析参数的平均数数值

            KP1 = K：齿轮1输入频率范围（0-9） P1：分析参数1

            KP2 = K：齿轮2输入频率范围（0-9） P2：分析参数2

    信号输出：G1Speed～齿轮1旋转速度 G2Speed：齿轮2旋转速度 Analyzer：齿轮1和齿轮2的旋转角差

    输出电：1-5V

    采样周期：20μsec

    分辨率：12位

    输出接口：BNC

应用范围

 该设备可以实时检测齿轮错位、以及齿轮转速和齿隙的瞬时微小波动，还可以通过检测 齿轮连接的链条，测量齿轮。适用于诸如以下的应用：

1、同步带滚轮间距偏差修正
2、薄膜输送辊挠曲的控制
3、轴的扭转调整检测
4、齿轮齿隙检测
5、差动齿轮相对偏移检测
6、轮胎滑动检测等
